Bahan lantai, seperti bahan bangunan dan dekorasi yang umum digunakan, tidak hanya harus nyaman dan estetis tetapi juga memiliki tingkat keamanan tertentu. Ketahanan terhadap api merupakan aspek penting dalam kinerja keselamatan, dan berbagai negara telah mengembangkan metode pengujian kebakaran yang spesifik.
01 Metode Sumber Panas Radiant
Metode Representatif: GB/T 11785, EN ISO 9239-1, AS ISO 9239-1, ASTM E648, NFPA 253, DIN 4102-14
Sampel yang Berlaku: Cocok untuk berbagai bahan lantai, seperti karpet tekstil, lantai kayu, lantai karet dan plastik, lantai komposit, dan bahan pelapis lantai, dll.
Deskripsi Metode: Dalam ruang pembakaran uji, material lantai yang ditempatkan secara horizontal dinyalakan menggunakan pembakar berbentuk T-. Panel radiasi panas dipasang pada sudut di atas material dan terus bekerja pada permukaan sampel. Kemampuan perambatan api sampel diamati selama pengujian. Semakin jauh jarak propagasi, semakin rendah fluks radiasi panas kritis, dan semakin buruk kinerja sampel tahan api. Beberapa pengujian mungkin juga memerlukan pengujian tambahan dan pencatatan produksi asap di dalam cerobong asap.
Persyaratan Kinerja: Merujuk pada persyaratan yang relevan dalam peraturan bangunan nasional atau standar industri.

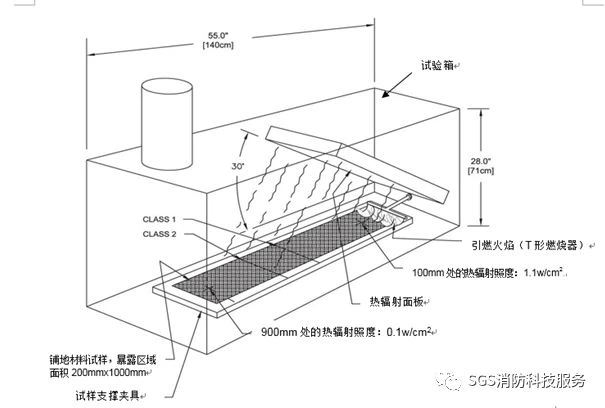

Diagram Tes:
02. Metode Pil
Metode Representatif: GB/T 11049, ISO 6925, ASTM D2859, BS 6307, 16 CFR 1630, 16 CFR 1631
Sampel yang Berlaku: Berlaku untuk semua jenis penutup lantai berbahan kain, apa pun konstruksi atau komposisi seratnya. (GB/T 11049, ISO 6925, BS 6307)
16 CFR 1630: Karpet dengan dimensi lebih besar dari 1,83m (6 kaki) dan luas lebih dari 2,23m² (24 kaki persegi) (pencucian dapat dipilih berdasarkan kondisi sebenarnya).
16 CFR 1631: Karpet dengan dimensi kurang dari 1,83 m (6 kaki) dan luas lebih dari 2,23 m² (24 kaki persegi) (pencucian dapat dipilih berdasarkan kondisi sebenarnya).
Deskripsi Metode: Sampel persegi berukuran 230±3 mm ditempatkan secara horizontal dengan sisi terbuka menghadap ke atas. Tempatkan pil kecil rata di tengah spesimen dan nyalakan perlahan dengan alat penyala. Pengujian dihentikan bila nyala api yang menyala, atau nyala api yang menyebar, menyala hingga padam, atau bila terbakar dengan atau tanpa nyala api pada salah satu tepi lubang pada pelat logam. Amati panjang kerusakan maksimum (mm) dari setiap spesimen. Ulangi pengujian pada minimal 8 benda uji.
Persyaratan pengujian: Tidak ditentukan dalam GB/T 11049 / ISO 6925.
ASTM D2859 / 16 CFR 1630: Jarak antara tepi bagian yang terbakar dan tepi bagian dalam rangka logam melingkar tidak boleh kurang dari 25 ± 0,5 mm (1 inci).

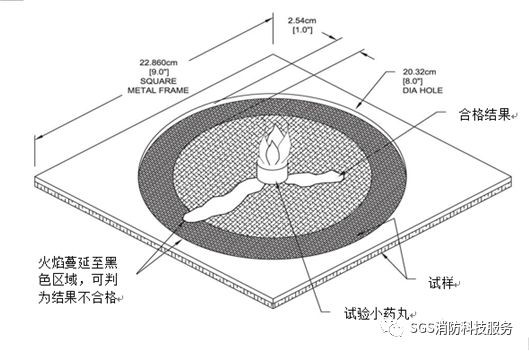

Skema pengujian:
03 Uji Mur Logam Panas (BS 4790)
Sampel yang Berlaku: Berlaku untuk semua bahan lantai kain
Deskripsi Metode: Tempatkan mur yang dipanaskan hingga 900 derajat ±20 derajat pada sampel yang diletakkan secara horizontal-selama 30±2 detik. Catat apakah sampel menyala, atau kondisi terbakar setelah penyalaan. Ulangi pengujian pada 3 sampel.
Persyaratan Tes: Mengacu pada BS 5287, yang dapat dibagi menjadi:

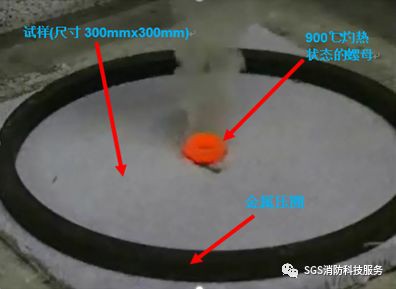

Diagram Tes:
04. Uji Pengapian Kain Katun Berbasis-Alkohol (DIN 51960)
Sampel yang Berlaku: Bahan lantai organik (Catatan: tidak termasuk kain)
Deskripsi Metode: Letakkan sampel secara horizontal di atas papan kayu, dan letakkan lembaran katun tipis (lembaran kain fiber) dengan diameter 25 mm di tengah sampel. Tuangkan 2,5 ml etanol murni 96% secara merata ke dalam lembaran dan nyalakan. Setelah api padam, amati dan ukur tanda terbakar terbesar. Perhatikan bahwa perubahan warna sampel tidak dipertimbangkan. Ulangi pengujian pada 5 sampel.
Evaluasi Hasil:
Kelas 1 --- Tanda terbakar pada kelima sampel tidak lebih dari 50 mm;
Kelas 2 --- Tanda terbakar pada satu atau lebih sampel melebihi 50 mm.
Ringkasan
Metode 1 dapat diterapkan pada berbagai jenis dan bidang produk, memiliki tingkat penggunaan luas tertentu, dan mengharuskan material lantai memiliki sifat-tahan api yang kuat.
Cara 2, 3, dan 4 sangat mirip, perbedaannya hanya pada jenis sumber pembakaran yang digunakan. Namun, Metode 2 dan 3 ditujukan untuk bahan lantai kain yang mudah terbakar, sehingga sampel harus memiliki sifat-tahan api tertentu; Metode 4 adalah untuk bahan lantai organik bukan tenunan; Metode 3 dan 4 relatif tidak jelas dan ketinggalan jaman, hanya diperlukan untuk produk yang dijual di pasar Inggris dan Jerman.
